CNC Vember Expedition (custom made)
#1
Smile
Καλημέρα σε όλους/ες,

Έπειτα από αρκετά πειράματα, σημαντικές αλλαγές (μόνο το hull/γάστρα κρατήσαμε) και αρκετό χρόνο βρέξαμε πριν μερικές μέρες το CNC Vember Expedition.



Το καγιάκ ξαναμπήκε στο εργαστήριο για περαιτέρω εργασίες (προσθήκη επιπλέον υαλοϋφάσματος) μιας και κάποια σημεία θέλουν επιπλέον ενίσχυση για να αντέξει στη βάρβαρη χρήση που το προορίζω  Tongue

Οι αλλαγές που έχουν γίνει εκτός σχεδίου είναι οι εξής:

  1. Τα bulkheads έχουν κλίση ώστε στις διασώσεις (self rescues) να φεύγει το νερό άμμεσα χωρίς καν να χρειάζεστε βοήθεια από άλλο καγιάκ
  2. Το cockpit έχει γίνει εντελώς διαφορετικό, με τα braces να αποτελούν κομμάτι του rim χωρίς να προεξέχουν (σαν τα NDK αν έχει κωπηλατήσει κάποιος). Απότέλεσμα μακράν καλύτερη εργονομία και ευκολότερος χειρισμός στο edging/eskimo roll κτλ.
  3. Αυτοσχέδιος μηχανισμός skeg με αρκετό κενό ώστε να μην "κολλάει" με μικρά πετραδάκια/χαλίκι. Εξολοκλήρου ξύλινος με μόνο το συρματόσκοινο μη ξύλινο φυσικά
  4. 3 στεγανά καπάκια όλα με rim & hatches από την Kajaksport. Το day hatch έχει γινει μεγαλύτερο από τα περισσότερα μοντέλα του εμπορίου με αποτέλεσμα να μπορείτε να βγάζετε/βάζετε εύκολα ακόμη και κάμερα τύπου/διαστάσεων DSLR.
  5. Footpegs από την Sealect ή επιλογή για custom bulkhead με foam ακριβώς για το σωματότυπο σας.
  6. Πλήρως εξοπλισμένο με deck fittings, σχοινί κατά μήκος του καγιάκ και ελαστικά σχοινάκια (bungees) ενδιάμεσα.
  7. Minicell foam κάθισμα & πλάτη (backrest) πλήρως ρυθμιζόμενα.
  8. Χερούλια περασμένα με ειδικό τρόπο μέσα από τη γάστρα και όχι τοποθετημένα με βίδες για ασφαλή και εύκολη μεταφορά.
Ότι εξάρτημα δεν έχουμε κατασκευάσει έχουμε χρησιμοποιήσει τα καλύτερα δυνατά (Sealect, Kajaksport κτλ) οπότε και το κόστος έχει ανεβεί αρκετά από άλλα υλικά που διάβαζα ότι χρησιμοποίησαν άλλοι φίλοι του φόρουμ.
Από ξύλο χρησιμοποιήθηκε οξιά και κόντρα πλακέ. Το επόμενο θα γίνει με κέδρο.








Αν σας βγάλει ο δρόμος στην Κρήτη επικοινωνήστε να το δοκιμάσετε.

Καλές κουπιές!
Stelios
www.enjoy-crete.com
Outdoor activities in Crete
eshop: https://eshop.enjoy-crete.com
Reply
#2
Συμπαθέστατο το σκάφος. Δώσε λίγες λεπτομέρειες παραπάνω για την κατασκευή του skeg και skeg box....όπως επίσης κ των knee braces. Αποφάσισα να προσθέσω knee braces στο Pax και θέλω ιδέες.
Reply
#3
Το skeg Θανάση γίνεται ακολουθώντας τα σχέδια, είναι δωρεάν, τα βρίσκεις στην ιστοσελίδα της CNC.
Για την κατασκευή χρησιμοποίησα κέδρο (για το skeg μόνο). Σωληνάκια και μούφα για το skeg από ψυκτικά υλικά.
Τον slider τον κάναμε με κόντρα πλακέ.
Για το κόκπιτ αν δεν έχεις κάποιο σκάφος με παρόμοιο ώστε να το δεις και να πάρεις κάποιες μετρήσεις, το βρίσκω σχεδόν αδύνατον να το κάνεις από φωτογραφίες.
Τα braces είναι κομμάτι του rim δεν είναι ξεχωριστά και αυτό είναι το μεγάλο "ατού" του κόκπιτ μιας και έχει τέλεια εφαρμογή σε μεγάλη ποικιλία διαφορετικών σωματότυπων.
Αν δεν έχεις δοκιμάσει παρόμοιο κόκπιτ από καγιάκ του εμπορίου θα πάθεις πλάκα όταν σου δωθεί η ευκαιρία να το κάνεις.
Stelios
www.enjoy-crete.com
Outdoor activities in Crete
eshop: https://eshop.enjoy-crete.com
Reply
#4
Τα εχω κατεβασει κ τα σχεδια κ το manual το οποιο ειναι κατα 80% ιδιο με του Shrike. Δεν μ  ενδιαφερει βεβαια ως κατασκευη γιατι ειναι χρονοβορο με τους δικους μου ρυθμους. Παραμενει ομως πολυ ομορφο και φυσικα με καλυτερη πλευστοτητα απο τα SG.

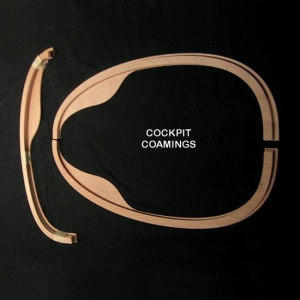

 Σχετικα με το cocpit βλεπω απο τις φωτο  οτι χρησιμοποιησατε πολλα δαχτυλιδια (5-6 υποθετω ) για να παρει υψος το rim επανωτιζοντας τα σημεια των knee braces. Εκει ακριβως, συνηθως προσθετεις foam η κουρμπαρεις/προσθετεις κατι για να πιανει το γονατο. ... Μηπως κατι αλλο?

Οπωσδηποτε αν υπαρχει ηδη ενα σημειο αναψορας οπως ενα ετοιμο σκαφος, τα πραγματα ειναι πιο ευκολα και με μεγαλυτερη ακριβεια. Αυτη ειναι ομως και  η γοητεια της ιδιοκατασκευης. Δοκιμαζω μεχρι να πετυχω... Shy
Reply
#5
Το γόνατο ακουμπά στο ριμ, δεν είναι έτσι όπως το περιγράφεις. Δεν έχουμε χρησιμοποιήσει δαχτυλίδια, απλά ξύλο λωρίδες με ρητίνη.
Stelios
www.enjoy-crete.com
Outdoor activities in Crete
eshop: https://eshop.enjoy-crete.com
Reply
#6
Καλημέρα. Αποστέλλω φωτό προς επίλυση της απορίας. Ακολουθήσατε το 1, το 2 ή το 3 ?

Όπως κ να΄χει εάν μπορείς βγάλε καμια φωτό, άν μπορέσεις, στο σημείο που ακουμπά το γόνατο σου για να καταλάβω.


Attached Files Thumbnail(s)

Reply
#7
Το 3, το γόνατο δεν ακουμπά μόνο στο brace αλλά και στο ξύλο, αγκαλιάζει όλο το γόνατο.
Stelios
www.enjoy-crete.com
Outdoor activities in Crete
eshop: https://eshop.enjoy-crete.com
Reply
#8
(03-19-2020, 04:14 PM)stelios Wrote: Το 3, το γόνατο δεν ακουμπά μόνο στο brace αλλά και στο ξύλο, αγκαλιάζει όλο το γόνατο.

ΟΟΟΟΚ, το ΄χω...

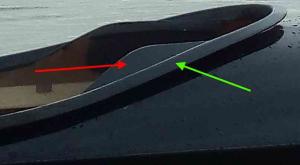

Κάτι ανάλογο σκέφτομαι να κάνω κι εγώ στο Pax αλλά στο πιο στριμόκωλο. Λογικά θα κόψω τα braces(κομάτι του ντεκ, κόκκινο βέλος) και θα προσθέσω νέα, κολλητά λαμινάτα από ανθρακόνημα στο στεφάνι του cocpit, τα οποία θα τα διαμορφώσω με κλίση προς τα μέσα για να ταιριάζουν στο γόνατο.

....αν και μ΄αυτό το σκάφος εκτιμώ ότι κι αυτά θα είναι περιττά....

(03-19-2020, 05:27 PM)thanassis Wrote:
(03-19-2020, 04:14 PM)stelios Wrote: Το 3, το γόνατο δεν ακουμπά μόνο στο brace αλλά και στο ξύλο, αγκαλιάζει όλο το γόνατο.

ΟΟΟΟΚ, το ΄χω...

Κάτι ανάλογο σκέφτομαι να κάνω κι εγώ στο Pax αλλά στο πιο στριμόκωλο. Λογικά θα κόψω τα braces(κομάτι του ντεκ, κόκκινο βέλος) και θα προσθέσω νέα, κολλητά λαμινάτα από ανθρακόνημα στο στεφάνι του cocpit, τα οποία θα τα διαμορφώσω με κλίση προς τα μέσα για να ταιριάζουν στο γόνατο.

....αν και μ΄αυτό το σκάφος εκτιμώ ότι κι αυτά θα είναι περιττά....


Attached Files Thumbnail(s)

Reply
#9
Με αφορμή τα βιντεάκια που ανέβασες για τα hatch, στο δεύτερο σκάφος με τί υλικό διαποτίσατε το ξύλο της γάστρας?
Reply
#10
εποξικό χρώμα εμποτισμού
Stelios
www.enjoy-crete.com
Outdoor activities in Crete
eshop: https://eshop.enjoy-crete.com
Reply
